Información Básica.
No. de Modelo.
TPS330M-12000W
tensión de entrada
380-510V
peso
40kg
material de vaciado
aleación de aluminio de aviación
fibra óptica
opcional
Paquete de Transporte
Carton Case
Especificación
6450*550*350
Marca Comercial
Rosefinch
Origen
Nanjing, China
Código del HS
8479811000
Capacidad de Producción
1000/Year
Descripción de Producto

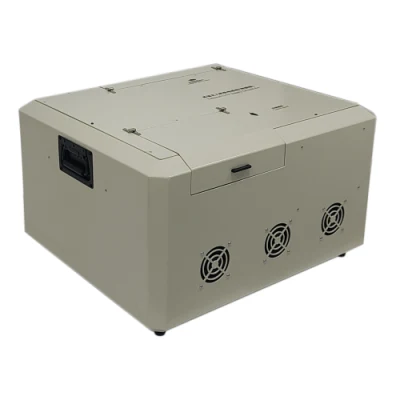

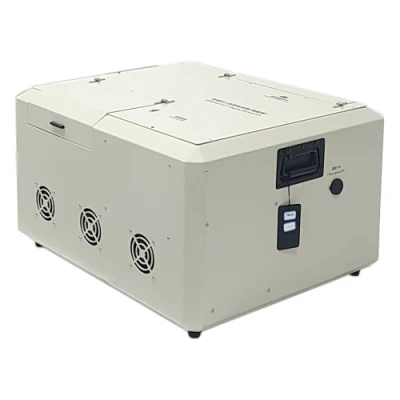

Estación de energía de correa para carrete automático de cable MTOW 55kg 330m
1. Características típicas
1). Tamaño pequeño, peso ligero, fácil de transportar y rápida implementación.
2). Fácil de manejar, sin necesidad de utilizar la caja de anclaje durante el vuelo UAV.
3). Función de protección de entrada y salida completa, eliminación de fallos y recuperación automática.
4). Recuperación automática y botón manual para rebobinar cuando se desconecta la alimentación.
5). La fuente de alimentación integrada tiene una salida a tensión constante y la batería de reserva permanece completamente cargada durante todo el proceso sin pérdida de alimentación.
2. Drone adaptativo
1). Altitud de vuelo de apoyo: 300m, longitud de seguridad reservada.
2). Peso de despegue de soporte: 40-55kg (la eficiencia energética de los aviones teledirigidos varía, estos datos son solo de referencia).
3). Duración del vuelo de apoyo: ≥ 48h (el sistema puede soportar la duración del trabajo, que depende de la estructura y la resistencia a la fatiga eléctrica del drón).
3. Características funcionales

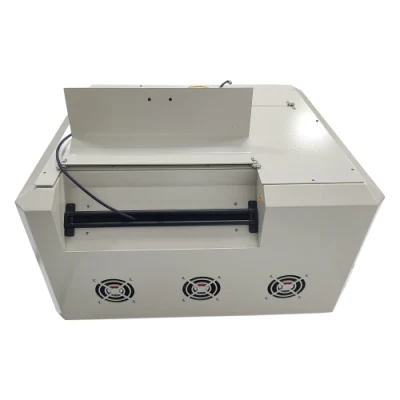

1). Función de retracción y liberación del cable: Siga el despegue y aterrizaje del dron para retraer y soltar sincrónicamente el cable de amarre, ajustar la tensión de forma adaptativa, y el botón manual para rebobinar cuando se corte la alimentación.
2). Función de comunicación: Tiene función de comunicación por cable con protocolo de puerto serie y admite la función de comunicación inalámbrica con Bluetooth o protocolo de puerto serie inalámbrico.
3). Función de protección: Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito, protección contra sobretemperatura, eliminación de fallos y recuperación automática.

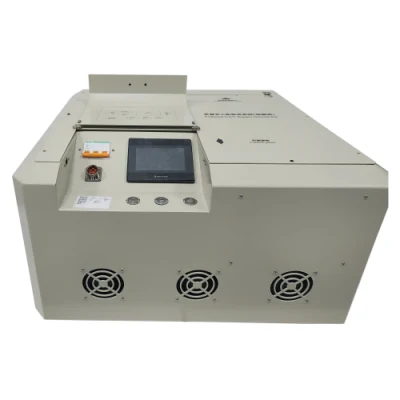

4). Función de visualización de datos: La pantalla táctil de 4,0 pulgadas muestra datos como tensión, corriente, temperatura, longitud de salida del cable, fecha, hora, registros de operación, registros de fallo e información de estado de trabajo.
5). Función de ajuste y ajuste: La pantalla admite el ajuste y ajuste de la velocidad de bobinado de los cables, la tensión de bobinado de los cables, la tensión de liberación de los cables, la longitud de seguridad, la fecha y la hora, Y admite el cambio entre la pantalla en chino y en inglés.
6). Función de alarma de fallo: Cuando el sistema no funciona correctamente, la pantalla se desplaza para mostrar información de fallo, y la luz de alarma de fallo parpadea en rojo y emite un pitido para alertar.
4. Módulo de aire (alimentación de a bordo)
5. Cable de sujeción
6. Módulo de masa ( caja de anclaje)
1. Características típicas
1). Tamaño pequeño, peso ligero, fácil de transportar y rápida implementación.
2). Fácil de manejar, sin necesidad de utilizar la caja de anclaje durante el vuelo UAV.
3). Función de protección de entrada y salida completa, eliminación de fallos y recuperación automática.
4). Recuperación automática y botón manual para rebobinar cuando se desconecta la alimentación.
5). La fuente de alimentación integrada tiene una salida a tensión constante y la batería de reserva permanece completamente cargada durante todo el proceso sin pérdida de alimentación.
2. Drone adaptativo
1). Altitud de vuelo de apoyo: 300m, longitud de seguridad reservada.
2). Peso de despegue de soporte: 40-55kg (la eficiencia energética de los aviones teledirigidos varía, estos datos son solo de referencia).
3). Duración del vuelo de apoyo: ≥ 48h (el sistema puede soportar la duración del trabajo, que depende de la estructura y la resistencia a la fatiga eléctrica del drón).
3. Características funcionales
1). Función de retracción y liberación del cable: Siga el despegue y aterrizaje del dron para retraer y soltar sincrónicamente el cable de amarre, ajustar la tensión de forma adaptativa, y el botón manual para rebobinar cuando se corte la alimentación.
2). Función de comunicación: Tiene función de comunicación por cable con protocolo de puerto serie y admite la función de comunicación inalámbrica con Bluetooth o protocolo de puerto serie inalámbrico.
3). Función de protección: Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito, protección contra sobretemperatura, eliminación de fallos y recuperación automática.
4). Función de visualización de datos: La pantalla táctil de 4,0 pulgadas muestra datos como tensión, corriente, temperatura, longitud de salida del cable, fecha, hora, registros de operación, registros de fallo e información de estado de trabajo.
5). Función de ajuste y ajuste: La pantalla admite el ajuste y ajuste de la velocidad de bobinado de los cables, la tensión de bobinado de los cables, la tensión de liberación de los cables, la longitud de seguridad, la fecha y la hora, Y admite el cambio entre la pantalla en chino y en inglés.
6). Función de alarma de fallo: Cuando el sistema no funciona correctamente, la pantalla se desplaza para mostrar información de fallo, y la luz de alarma de fallo parpadea en rojo y emite un pitido para alertar.

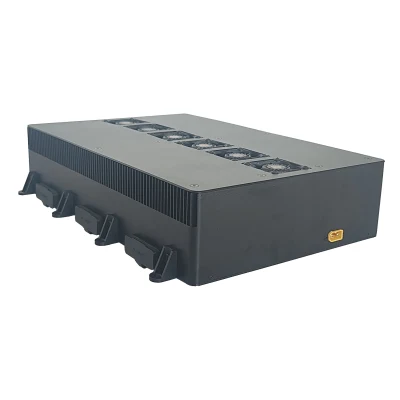

4. Módulo de aire (alimentación de a bordo)
5. Cable de sujeción
6. Módulo de masa ( caja de anclaje)
7. Especificaciones
| Elementos | Parámetros técnicos | |
| Temperatura ambiente | -20~45 ºC (en funcionamiento), -40~65 ºC (almacenamiento) | |
| Humedad relativa | 10-80% HR (trabajo), 5-90% HR (almacenamiento) | |
| Altitud | ≤ 3000m | |
| Módulo de alimentación de sonido | Tensión de entrada | 320-490Vac Entrada de amplio rango, sistema trifásico de cinco hilos 380Vac/480Vac@45-65Hz |
| Potencia de salida | 15000W (producción nominal a largo plazo), 20000W (valor máximo ≤ 30s) | |
| Longitud del cable de almacenamiento | Soporte de cable de almacenamiento máximo ≥ 330m | |
| Velocidad de retracción | 0-3m/s, ajustable | |
| Tensión de carrete hacia dentro/fuera | 0-20N, ajustable | |
| Interfaz | Conector hembra de aviación de entrada, puerto FC de fibra óptica (opcional), puerto de comunicación tipo C, conector de salida de cable XT60 | |
| Botones e interruptores | Botón de encendido/apagado de alta tensión, botón de retracción forzada del cable, interruptor de entrada de aire, luz indicadora de alarma | |
| Tamaño | 645 ×550 × 350 ± 0,5mm, sin incluir los pobase | |
| Peso | 29,5 ± 0,2kg, sin incluir el peso del cable atado | |
| Cable de sujeción | Material | Cable de aviación ligero de aleación resistente a altas temperaturas, capa de aislamiento fluoroplástico compuesto, capa de fibra tejida de alta resistencia a la tracción de alto módulo de calidad aeronáutica |
| Fibra óptica (opcional) | El cable atelado es un cable compuesto optoelectrónico, que contiene fibra óptica de modo único y puede equiparse opcionalmente con comunicación de fibra óptica | |
| Resistencia de CC | 2,3 ± 0,1 Ω, 20 a 100m ºC bucle | |
| Resistencia a la tracción | ≥ 300kg, resistente a la retracción repetida y liberación ≥ 1000 veces | |
| Resistencia de aislamiento | ≥ 3000Vdc, sin interrupción durante 1 minutos | |
| Longitud del cable | 330 opcional ± 2m, fibra óptica con puerto FC (opcional). | |
| Diámetro exterior | 5,0 ± 0,2mm | |
| Peso | 2,9 ± 0,1kg/100m | |
| Módulo de aire | Tensión de salida | 50 ± 0,5VDC, salida de tensión constante, que admite la personalización de la tensión |
| Potencia de salida | 12000W (producción nominal a largo plazo), 15000W (valor máximo ≤ 10s) | |
| Función de protección | Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito y sobretemperatura | |
| Función de comunicación | La comunicación CAN informa sobre la tensión, la corriente, la temperatura y otros datos, así como sobre el estado de funcionamiento | |
| Tensión de aislamiento | 3000V (Vin-Vout), 1min, corriente de fuga ≤ 5mA, sin ruptura, fenómeno de destello o corona | |
| Método de instalación | Espigas de instalación reservadas, fijadas con tornillos | |
| Método de disipación de calor | Disipación de calor activa del ventilador externo, conducto de aire reservado refrigeración forzada por aire | |
| Interfaz | Entrada XT60, salida XT90 * 6 | |
| Nivel de protección | IP54 | |
| Tamaño | 302 × 200× 68 ± 0,5mm, sin las orejetas de montaje | |
| Peso | 4200 ± 100g, excluidos los conectores externos | |
1. Salvo que se especifique lo contrario, todos los datos anteriores se prueban a ta=25 ºC, humedad<75%, entrada nominal y carga nominal.
2. Debido a limitaciones de espacio, hay datos incompletos en la hoja. Si es necesario, póngase en contacto con nuestro personal de ventas para obtenerlo.
