Información Básica.
No. de Modelo.
1.6000W Drone tether wire
Tethering Power Solution
Drone Tethered Power System
Paquete de Transporte
Carton Case
Especificación
500*375*260mm
Marca Comercial
Rosefinch
Origen
Nanjing, China
Código del HS
8504401500
Capacidad de Producción
5000/Year
Descripción de Producto
Cable de sujeción drone para el sistema de Potencia Universal atada 6000W 50V
TPS220M-6000W sistema de Drones atados
1. Características típicas
1) pequeño tamaño, ligero, fácil de transportar y rápida implementación.
2) fácil de operar, sin necesidad de operateteboxhering durante el vuelo UAV.
3) función de protección integral, eliminación de fallos y recuperación automática.
4). Recuperación automática y botón manual para rebobinar cuandocorte de alimentación.
5) suministro eléctrico de transmisión aérea salida de tensión constante.
2. Adaptarse a drone
1) elevación de vuelo de apoyo: 100/200m (cable de amarre 110/220m, longitud de seguridad reservada).
2) Peso del despegue de apoyo: 20-30kg (la eficiencia de energía de drones varía, estos datos son sólo de referencia).
3) duración del vuelo de apoyo: ≥ 48h (el sistema puede soportar la duración del trabajo, que depende de la estructura y la resistencia a la fatiga eléctrica del drón).
3. Características funcionales
1) función de retracción y liberación del cable: Siga el despegue y aterrizaje del dron para retraer y soltar sincrónicamente el cable de amarre, ajustar la tensión de forma adaptativa, botón manual para rebobinar cuando se corte la alimentación.
2) función de protección: Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito, protección contra sobretemperatura, eliminación de fallos y recuperación automática.

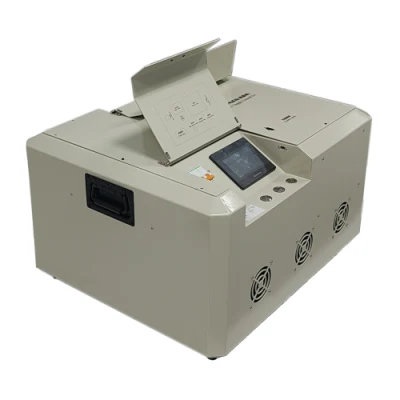

3) función de visualización de datos: La pantalla táctil de 4,0 pulgadas muestra datos como tensión, corriente, temperatura, longitud de salida de cable, fecha, hora, registros de operación, registros de fallo e información de estado de trabajo.
4) función de ajuste y ajuste: La pantalla de visualización admite el ajuste y ajuste de la velocidad de bobinado de los cables, la tensión de bobinado de los cables, la tensión de liberación de los cables, la longitud de seguridad, la fecha y la hora, Y admite el cambio entre la pantalla en chino y en inglés.
5) función de alarma de fallo: Cuando el sistema no funciona correctamente, la pantalla se desplaza para mostrar información de fallo, y la luz de alarma de fallo parpadea en rojo y emite un pitido para alertar.
4.parámetros
1. Salvo que se especifique lo contrario, todos los datos anteriores se prueban a ta=25 ºC, humedad<75%, entrada nominal y carga nominal.
2. Debido a limitaciones de espacio, hay datos incompletos en la hoja. Si es necesario, póngase en contacto con nuestro personal de ventas para obtenerlo.
TPS220M-6000W sistema de alimentación incorporado con cable drone incorporado
TPS220M-6000W sistema de Drones atados
1. Características típicas
1) pequeño tamaño, ligero, fácil de transportar y rápida implementación.
2) fácil de operar, sin necesidad de operateteboxhering durante el vuelo UAV.
3) función de protección integral, eliminación de fallos y recuperación automática.
4). Recuperación automática y botón manual para rebobinar cuandocorte de alimentación.
5) suministro eléctrico de transmisión aérea salida de tensión constante.
2. Adaptarse a drone
1) elevación de vuelo de apoyo: 100/200m (cable de amarre 110/220m, longitud de seguridad reservada).
2) Peso del despegue de apoyo: 20-30kg (la eficiencia de energía de drones varía, estos datos son sólo de referencia).
3) duración del vuelo de apoyo: ≥ 48h (el sistema puede soportar la duración del trabajo, que depende de la estructura y la resistencia a la fatiga eléctrica del drón).
3. Características funcionales
1) función de retracción y liberación del cable: Siga el despegue y aterrizaje del dron para retraer y soltar sincrónicamente el cable de amarre, ajustar la tensión de forma adaptativa, botón manual para rebobinar cuando se corte la alimentación.
2) función de protección: Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito, protección contra sobretemperatura, eliminación de fallos y recuperación automática.
3) función de visualización de datos: La pantalla táctil de 4,0 pulgadas muestra datos como tensión, corriente, temperatura, longitud de salida de cable, fecha, hora, registros de operación, registros de fallo e información de estado de trabajo.
4) función de ajuste y ajuste: La pantalla de visualización admite el ajuste y ajuste de la velocidad de bobinado de los cables, la tensión de bobinado de los cables, la tensión de liberación de los cables, la longitud de seguridad, la fecha y la hora, Y admite el cambio entre la pantalla en chino y en inglés.
5) función de alarma de fallo: Cuando el sistema no funciona correctamente, la pantalla se desplaza para mostrar información de fallo, y la luz de alarma de fallo parpadea en rojo y emite un pitido para alertar.
4.parámetros
| Elementos | Parámetros técnicos | |
| Temperatura ambiente | -20~45 ºC (en funcionamiento), -40~65 ºC (almacenamiento) | |
| Humedad relativa | 10-80% HR (trabajo), 5-90% HR (almacenamiento) | |
| Altitud | ≤ 3000m | |

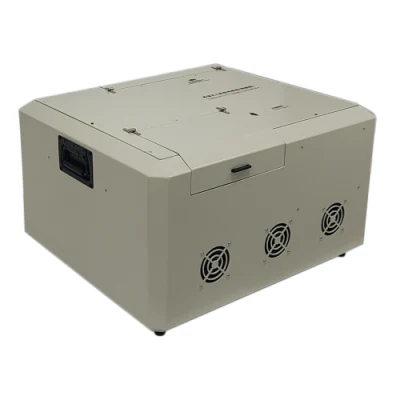

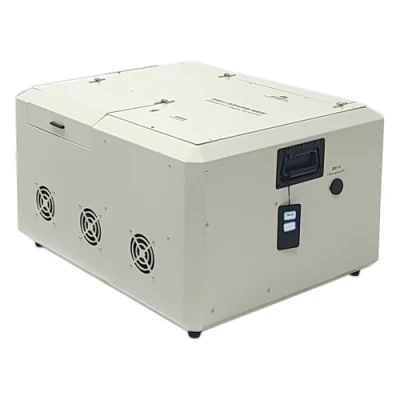

| Módulo de alimentación a masa | Tensión de entrada | 176-264Vac Entrada de amplio rango, monofásica 220Vac@45-65Hz |
| Tensión de salida | 600~810Vdc ajustable, valor predeterminado de fábrica 800Vdc | |
| Potencia de salida | 8000W (producción nominal a largo plazo), 10000W (valor máximo ≤ 30s) | |
| Longitud del cable de almacenamiento | Soporte de cable de almacenamiento máximo ≥ 220m | |
| Velocidad de retracción | 0-2m/s, ajustable | |
| Tensión de carrete hacia dentro/fuera | 0-15N, ajustable | |
| Interfaz | Conector hembra de aviación de entrada, puerto FC de fibra óptica (opcional), puerto de comunicación tipo C, conector de salida de cable XT60 | |
| Botones e interruptores | Botón de encendido/apagado de alta tensión, botón de retracción forzada del cable, interruptor de entrada de CA, luz indicadora de alarma | |
| Tamaño | 500 × 375 × 260 ± 0,5mm, sin incluir los pobase | |
| Peso | 16,5± 0,5kg, sin incluir cable incorporado | |

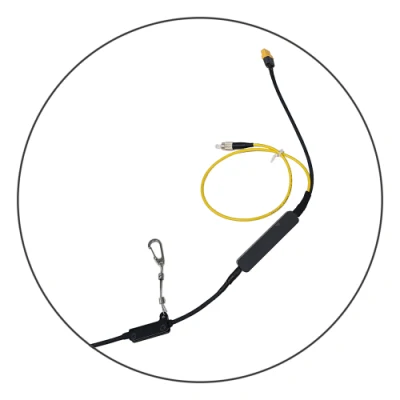

| Cable de sujeción | Material | Cable de aviación ligero y resistente a altas temperaturas chapado en plata, capa de aislamiento fluoroplástico compuesto, capa tejida de fibra de calidad aeronáutica de alta resistencia a la tracción de alto módulo |
| Fibra óptica (opcional) | El cable atelado es un cable compuesto optoelectrónico, que contiene fibra óptica de modo único y puede equiparse opcionalmente con comunicación de fibra óptica | |
| Actual | 7-10A | |
| Resistencia de CC | 4,6 ± 0,1 Ω, 20 a 100m ºC bucle | |
| Resistencia a la tracción | ≥ 200kg, resistente a la retracción repetida y liberación ≥ 1000 veces | |
| Resistencia de aislamiento | ≥ 3000Vdc, sin interrupción durante 1 minutos | |
| Longitud del cable | 110/220 ± 2m, admite longitud de línea personalizada, fibra óptica con conector FC (opcional). | |
| Diámetro exterior | 3,5 ± 0,2mm | |
| Peso | 2,1 ± 0,1kg/100m | |

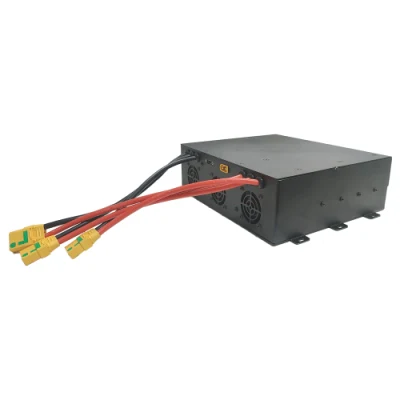

| Módulo de aire | Tensión de entrada | 600~830Vdc Entrada de amplio rango |
| Tensión de salida | 50 ± 0,5VDC, salida de tensión constante, que admite la personalización de la tensión | |
| Potencia de salida | 6000W (producción nominal a largo plazo), 8000W (valor máximo ≤ 10s) | |
| Función de protección | Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito y sobretemperatura | |
| Función de comunicación | La comunicación CAN informa sobre la tensión, la corriente, la temperatura y otros datos, así como sobre el estado de funcionamiento | |
| Tensión de aislamiento | 3000V (Vin-Vout), 1min, corriente de fuga ≤ 5mA, sin ruptura, fenómeno de destello o corona | |
| Método de instalación | Espigas de instalación reservadas, fijadas con tornillos | |
| Método de disipación de calor | Disipación de calor activa del ventilador externo, conducto de aire reservado refrigeración forzada por aire | |
| Interfaz | Entrada XT60, salida XT90 * 3 | |
| Nivel de protección | IP54 | |
| Tamaño | 200 × 150× 68 ± 0,5mm, sin las orejetas de montaje | |
| Peso | 2200 ± 50g, excluidos los conectores externos | |
2. Debido a limitaciones de espacio, hay datos incompletos en la hoja. Si es necesario, póngase en contacto con nuestro personal de ventas para obtenerlo.
TPS220M-6000W sistema de alimentación incorporado con cable drone incorporado
Para el sistema de alimentación con cable drone, puede elegir varios tipos de la siguiente forma:
1.DJI Mavic 3 sistema de Potencia atada 2.DJI M30 sistema de Potencia atado 3.DJI M350 sistema de alimentación incorporado Ver. 2,0 4.DJI M350 sistema de alimentación incorporado Ver. 1,0. 5,600W sistema de Potencia Universal 6,2000W sistema de Potencia Universal 7,3000W sistema de Potencia Universal atada V3 8,3000W Estación de poder Universal atada V2 9,3000W Estación de energía de anclaje universal V1 10,6000W sistema de Potencia Universal 11,12000W sistema de fuente de alimentación universal 12,18000W sistema de fuente de alimentación universal |
Principales aplicaciones del sistema de Potencia Drone |
-Misiones de día y noche
-relé de radio
-Gestión de crisis
-Protección del sitio
-Vigilancia del tráfico
-Seguridad de eventos a gran escala
-Vigilancia forestal
-Control de la industria
-Control de la calidad del aire
| Aviso importante de seguridad del sistema de Potencia de Drone |
1. Más rotor no tripulado vehículo aéreo (UAV) es de cierto peligro y destrucción, el funcionamiento incorrecto puede causar lesiones personales o daños a la propiedad, por favor, utilice el producto de acuerdo con el manual de funcionamiento
2. El operador debe recibir formación y examen profesional, personal no capacitado no maneja este producto
3. No se emborrachen, mal estado de fatiga, enfermo al manejar este producto
4. Debe mantener al personal con una distancia segura entre el vehículo aéreo no tripulado (UAV), constantemente para evitar la posibilidad de peligro
5. Por favor, vuele bajo el peso de despegue seguro, en caso de cualquier riesgo.
6. Por favor no vuele bajo fuertes circunstancias de interferencia electromagnética
7. Por favor, siga las leyes y regulaciones locales y no vuele en la zona de prohibición de vuelos
8. No se debe mantener cerca ni tocar el motor o hélice rotatorios, en caso de que las hélices rotativas las corten.
9. Cargue las dos baterías llenas antes de instalarlas en el uav y asegúrese de que su presión diferencial sea inferior a 0,1 V.
10. La batería no se utiliza durante mucho tiempo, guárdela en un lugar seco y ventilado con un 60% de electricidad
| Nuestro servicio Nuestras principales soluciones 1. Cartografía, topografía y modelización 3D 2. Vigilancia 3. Inspección 4. Entrega 5. Personalización según las necesidades de la aplicación y del cliente |
| Información de la empresa |
El "sistema de energía de Drone" - la tecnología de rosefinch es el fabricante líder de la estación de energía de tebeting de drone.rosefinch se dedica principalmente a la I+D, producción, ventas de CA-DC, DC-DC de alta frecuencia de conmutación modular y el sistema de energía de retención de drone.el sistema es compatible para todos los drones multi-rotor.
| PREGUNTAS FRECUENTES |
Q1: ¿apoya OEM/ODM?
A1: Sí. Podemos imprimir su logotipo en el producto.
Q2: Sobre las muestras.
A2: En circunstancias normales, las muestras estarán listas en un plazo de 7 días y 10-20 días para pedidos OEM/ODM. Se cobrará la cuota de muestra y el envío.
Q3: ¿Cuál es el plazo de entrega?
A3: Para pedidos regulares, podemos enviar dentro de 15 días, para OEM/ODM, podemos enviar dentro de 25-45 días (dependiendo de la cantidad). En caso de retrasos, le notificaremos con antelación el estado y la resolución.
Q4: ¿Cuál es la cantidad mínima de pedido?
A4: No hay MOQ para mayoristas (1 piezas aceptadas), incluyendo OEM/ODM.
Q5: ¿puedes reducir el costo de envío?
A6: Al calcular el costo de envío para usted, siempre elegimos el Express más barato y seguro. Aunque tenemos asociaciones con compañías navieras, no podemos mantener los costos bajos porque no somos nosotros quienes reciben el pago. Si crees que es caro para ti. Siempre puedes hacer tu propia elección.
Si busca fabricantes y proveedores de Drone Tether Systems para UAV, Quadcopters, UAS y estaciones terrestres, por favor Contáctenos libremente.
