Información Básica.
No. de Modelo.
HY100
Especificación
12.688m*18.176m* 6.097m (L*W*H)
Marca Comercial
HY100
Origen
China
Código del HS
8806100000
Capacidad de Producción
100 Units/Month
Descripción de Producto

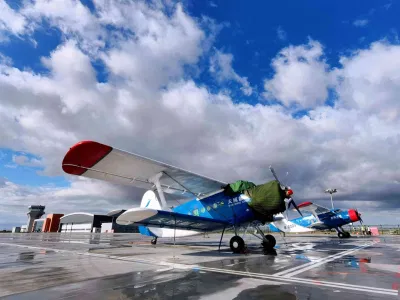

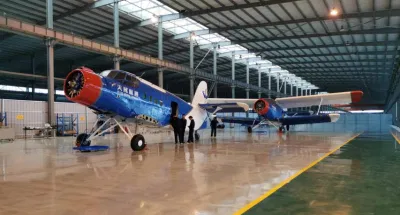

El modelo grande, multifuncional y de ala fija UAV, HY100, desarrollado por nuestra empresa, ha sido aprobado por CAAC.
Es el primer y único UAV a gran escala aprobado por CAAC en la actualidad. Ya se ha aplicado en diferentes escenarios
Parámetros
Ancho···18,176m Alto·····6,097m largo····12,688m
Distancia entre las ruedas delanteras y traseras········8,060m
Anchura del tren de aterrizaje delantero································3,360m

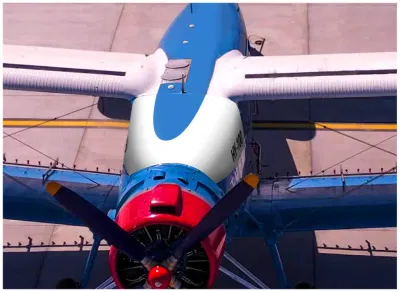

Diámetro de la hélice·······································3,600m
Longitud de la cabina···············································4,10m
Altura de la cabina···············································1,80m
Anchura de la cabina················································1,60m
Volumen de la cabina···············································15m³
Anchura de la puerta······································0,81m, 1,493m
Altura de la puerta····································1,419m, 1,590m
Rendimiento
Peso máximo de despegue·································5250kg
Peso máximo de aterrizaje·································5200kg
Peso vacío················································3350kg
Carga máxima··············································1900kg
Centro de gravedad····································22%~31% BA
Operador al menos····················································2
Tripulación al menos·························································2
Distancia máxima de vuelo··································1560km
Tiempo máximo de vuelo············································10h
Distancia del rollo de despegue······································110m
Distancia de aterrizaje············································175m
Velocidad de vuelo máxima de nivel······························256km/h.
Techo··························································4500m
Velocidad de vuelo 1: 130km/h~190km/h (puede girar, acelerar, subir)
Velocidad de vuelo 2: 190km/h~220km/h (solo vuelo nivelado)
Velocidad máxima del viento al despegue 1: 13m/s.
Velocidad máxima del viento al despegue 2: 6m/s(cuando el viento es vertical a la dirección del despegue)
Velocidad máxima del viento en el despegue 3: 8m/s(cuando el ángulo entre el viento y el despegue es 45°)
Sistema de control de vuelo
* un botón de inicio
* Doble redundancia de control de vuelo y administración de la computadora (FCCM)
* hacer que UAV vuele de forma autónoma, y mantenerlo bajo control
Sistema de transmisión de señales
* el sistema de transmisión de señales está compuesto por el interviniente y. enlace de datos
* distancia efectiva de más de 200 km (canal de radio)
* frecuencia de funcionamiento: Banda L
* o equipo SATCOM
Aplicaciones
Logística de la aviación
* la carga útil de HY100 es 1900kg.
* cuando la distancia de transporte es inferior a 300km, la estación de control transmite los datos mediante el sistema de banda L y banda U.
* cuando la distancia de transporte es superior a 300km, la estación de control transmite datos por SATCOM o transfiere el control de UAV de la estación a la estación.
* se puede realizar 24hours constante de vuelo más allá de la limitación de los pilotos tradicionales.
Protección/paneo agrícola y forestal

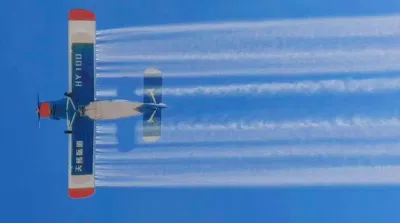

* HY100 puede equiparse con un sistema agrícola aprobado que incluya equipo de pulverización, equipo de siembra y equipo de entrega de emergencia.
* con un gran rendimiento de muy baja velocidad y baja altitud, es perfecto para la extracción de insectos y la agricultura o la plantación de bosques.
* el equipo agrícola puede llevar 1000kg de cosas. El área operativa de un solo vuelo puede superar los 300 acres.
Seguimiento de la agricultura y la silvicultura
* HY100 puede ser equipado con cápsula electro-óptica.
* la vaina electro-óptica puede identificar las plantas para las plagas y enfermedades.
* la vaina electro-óptica puede identificar la etapa de crecimiento de las plantas, que es útil para analizar el crecimiento de la planta y la cosecha esperada.
Foto aérea, patrulla y advertencia de incendio
* Luz visible: Bajo la condición de visibilidad diurna de 15km, la cápsula electro-óptica en HY100 puede reconocer un objetivo de 4m×6m más allá de 10km.
* Infrarrojo: Bajo las condiciones de noche con visibilidad de 15km y temperatura relativa superior a 60%,
La cápsula electro-óptica en HY100 puede reconocer un objetivo de 4m×6m más allá de 8km con una diferencia de temperatura de 3K .
* láser: Bajo la condición de visibilidad de 15km, la distancia de radiación láser y el rango es más de 10km.
Bomba de extinción de incendios cayendo
* HY100 se puede equipar con 2-4 bombas de extinción de incendios para extinguir el fuego muy rápidamente.
* hay varios tipos de bombas para opciones.
Entrega aérea
* con una carga útil de 1900kg y cabina grande, HY100 puede realizar una caída de aire masiva para el suministro de personal.
* el rendimiento de baja altitud y baja velocidad hace que el personal caiga mucho más fácil.
* aplicable a varios sectarios.
