Información Básica.
No. de Modelo.
TPS160M-6000W
peso
25kg
material de vaciado
aleación de aluminio de aviación
Paquete de Transporte
Carton Case
Especificación
645*550*350mm
Marca Comercial
Rosefinch
Origen
Nanjing, China
Capacidad de Producción
1000/Year
Descripción de Producto

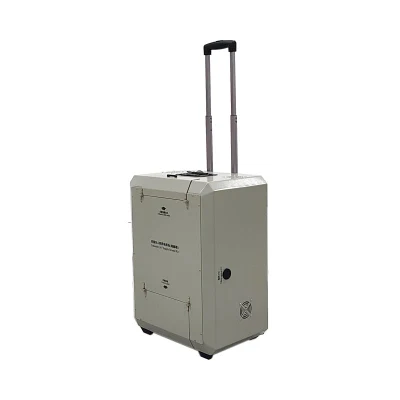

Sistema de Potencia de Tether estable para Monitoreo/ Vigilancia de ronos
1. Características típicas
2. Adaptarse a drone
3. Características funcionales
4. Parámetros
1. Salvo que se especifique lo contrario, todos los datos anteriores se prueban a ta=25 ºC, humedad<75%, entrada nominal y carga nominal.
2. Debido a limitaciones de espacio, hay datos incompletos en la tabla. Si es necesario, póngase en contacto con nuestro personal de ventas para obtenerlo.
1. Características típicas
1) pequeño tamaño, ligero, fácil de transportar y rápida implementación.
2) fácil de operar, sin necesidad de operar durante el vuelo UAV.
3) función de protección integral, capaz de recuperación automática.
2) fácil de operar, sin necesidad de operar durante el vuelo UAV.
3) función de protección integral, capaz de recuperación automática.
4) Reel in/OUT automático y rebobine manualmente cuando no hay alimentación.
5) suministro eléctrico de transmisión aérea salida de tensión constante.
5) suministro eléctrico de transmisión aérea salida de tensión constante.
2. Adaptarse a drone
| Altitud de vuelo de apoyo | 100-150m (cable con cable 160m, longitud de seguridad reservada) |
| Peso de despegue de apoyo | 20-30kg (la eficiencia energética de los aviones teledirigidos varía, estos datos son solo de referencia) |
| Duración del vuelo de apoyo | ≥ 48h (el sistema puede soportar la duración de trabajo, que depende de la estructura y la resistencia a la fatiga eléctrica del drón) |
| Función de retracción y liberación del cable: Siga el despegue y aterrizaje del dron para retraer y soltar el cable de amarre de forma sincrónica, ajustar la tensión de forma adaptativa y retraer manualmente el cable en caso de pérdida de potencia. |
| Función de protección: Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito, protección contra sobretemperatura, eliminación de fallos y recuperación automática. |

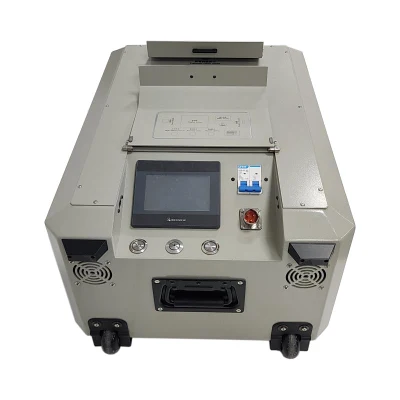

| Función de visualización de datos: La pantalla táctil de 4,0 pulgadas muestra datos como tensión, corriente, temperatura, longitud de salida, fecha, hora, registros de operación, registros de fallo e información de estado de trabajo. |
| Función de ajuste y ajuste: La pantalla admite el ajuste y ajuste de la velocidad de recogida de cables, la tensión de recogida de cables, la tensión de liberación de cables, los medidores de seguridad, la fecha y la hora, Y admite el cambio entre la pantalla en chino y en inglés. |
| Función de alarma de fallo: Cuando el sistema no funciona correctamente, la pantalla se desplaza para mostrar información de fallo, y la luz de alarma de fallo parpadea en rojo y emite un pitido para alertar. |
4. Parámetros
| Elementos | Parámetros técnicos | |
| Temperatura ambiente | -20~45 ºC (en funcionamiento), -40~65 ºC (almacenamiento) | |
| Humedad relativa | 10-80% HR (trabajo), 5-90% HR (almacenamiento) | |
| Altitud | ≤ 3000m | |

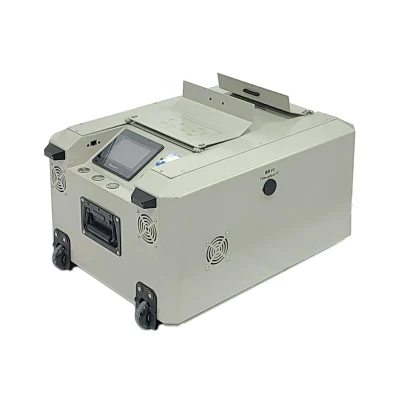

| Módulo de alimentación de anclaje | Tensión de entrada | 176-264Vac Entrada de amplio rango, monofásica 220Vac@45-65Hz |
| Tensión de salida | 600~810Vdc ajustable, valor predeterminado de fábrica 800Vdc | |
| Potencia de salida | 8000W (producción nominal a largo plazo), 10000W (valor máximo ≤ 30s) | |
| Longitud del cable de almacenamiento | cable de almacenamiento estándar 160m, que admite un cable de almacenamiento máximo ≥ 220m | |
| Velocidad de retracción | 0-2m/s, ajustable | |
| Tensión de carrete hacia dentro/fuera | 0-15N, ajustable | |
| Interfaz | Conector hembra de aviación de entrada, puerto FC de fibra óptica (opcional), puerto de comunicación tipo C, conector de salida de cable XT60 | |
| Botones e interruptores | botón de encendido/apagado de alta tensión, botón de retracción fuerte del cable, interruptor de entrada de aire, luz indicadora de alarma | |
| Tamaño | 475 × 375 × 260 ± 0,5mm, sin incluir los pobase | |
| Peso | 22 ± 0,5kg, incluido el cable de 160m cables | |
| Cable de sujeción | Material | Cable de aviación ligero y resistente a altas temperaturas chapado en plata, capa de aislamiento fluoroplástico compuesto, capa tejida de fibra de calidad aeronáutica de alta resistencia a la tracción de alto módulo |
| Fibra óptica | El cable atelado es un cable compuesto optoelectrónico, que contiene fibra óptica de modo único y puede equiparse opcionalmente con comunicación de fibra óptica | |
| Actual | 7-10A | |
| Resistencia de CC | 4,6 ± 0,1 Ω, 20 a 100m ºC bucle | |
| Resistencia a la tracción | ≥ 200kg, resistente a la retracción repetida y a los tiempos de liberación ≥ 1000 veces | |
| Resistencia de aislamiento | ≥ 3000Vdc, sin interrupción durante 1 minutos | |
| Longitud del cable | 160 ± 2m, que admite una longitud de línea personalizada | |
| Diámetro exterior | 3,5 ± 0,2mm | |
| Peso | 2,1 ± 0,1kg/100m | |

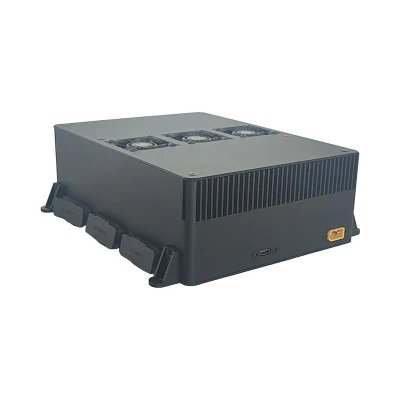

| Módulo de aire | Tensión de entrada | 600~830Vdc Entrada de amplio rango |
| Tensión de salida | 50 ± 0,5VDC, salida de tensión constante, que admite la personalización de la tensión | |
| Potencia de salida | 6000W (producción nominal a largo plazo), 8000W (valor máximo ≤ 10s) | |
| Función de protección | Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito y sobretemperatura | |
| Función de comunicación | La comunicación CAN informa sobre la tensión, la corriente, la temperatura y otros datos, así como sobre el estado de funcionamiento | |
| Tensión de aislamiento | 3000V (Vin-Vout), 1min, corriente de fuga ≤ 5mA, sin ruptura, fenómeno de destello o corona | |
| Método de instalación | Espigas de instalación reservadas, fijadas con tornillos | |
| Método de disipación de calor | disipación de calor activa del ventilador externo, conducto de aire reservado refrigeración forzada por aire | |
| Interfaz | Entrada XT60, salida XT90 × 3 | |
| Nivel de protección | IP54 | |
| Tamaño | 200 × 150× 68 ± 0,5mm, sin las orejetas de montaje | |
| Peso | 2300 ± 50g, excluidos los conectores externos | |
2. Debido a limitaciones de espacio, hay datos incompletos en la tabla. Si es necesario, póngase en contacto con nuestro personal de ventas para obtenerlo.
