Detalles del producto

Información Básica.

No. de Modelo.
TPS160M-6000W
peso
25kg
material de vaciado
aleación de aluminio de aviación
Paquete de Transporte
Carton Case
Especificación
645*550*350mm
Marca Comercial
Rosefinch
Origen
Nanjing, China
Capacidad de Producción
1000/Year

Descripción de Producto

UAV (vehículo aéreo no tripulado)/Central de Potencia de éter Drone

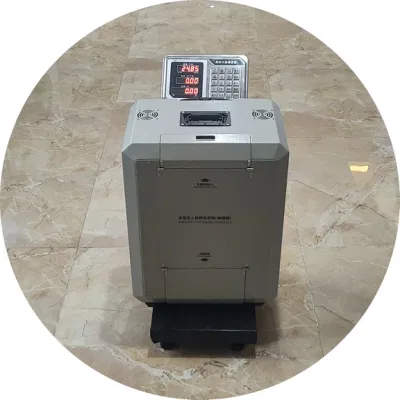

Multifunctional Tethered Uav (Unmanned Aerial Vehicle) /Drone Tether Power Station
Multifunctional Tethered Uav (Unmanned Aerial Vehicle) /Drone Tether Power Station
Multifunctional Tethered Uav (Unmanned Aerial Vehicle) /Drone Tether Power Station

1.  Características típicas

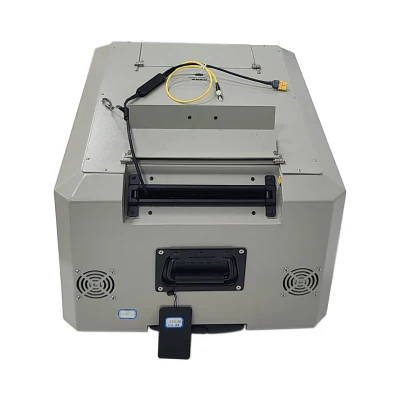

Multifunctional Tethered Uav (Unmanned Aerial Vehicle) /Drone Tether Power Station
Tamaño pequeño, peso ligero, fácil de transportar y rápida implementación

Fácil de manejar, sin necesidad de operar durante el vuelo UAV

Función de protección integral, capaz de recuperación automática

Carrete automático dentro/fuera, y rebobinar manualmente cuando no hay alimentación

Salida de tensión constante de la fuente de alimentación aérea



2.  Drone adaptativo
Altitud de vuelo de apoyo: 100-150m (cable de conexión 160m, longitud de seguridad reservada)

 Peso de despegue de soporte: 20-30kg (la eficiencia energética de los aviones teledirigidos varía, estos datos son solo de referencia)

Duración del vuelo de apoyo: ≥ 48h (el sistema puede soportar la duración del trabajo, que depende de la estructura y la resistencia a la fatiga eléctrica del drón)


Multifunctional Tethered Uav (Unmanned Aerial Vehicle) /Drone Tether Power Station

3.  Características funcionales
Función de retracción y liberación del cable: Siga el despegue y aterrizaje del dron para retraer y soltar el cable de amarre de forma sincrónica, ajustar la tensión de forma adaptativa y retraer manualmente el cable en caso de pérdida de potencia

Función de comunicación: Función de comunicación por cable con protocolo de puerto serie, compatible con función de comunicación inalámbrica con Bluetooth o protocolo de puerto serie inalámbrico

Función de protección: Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito, protección contra sobretemperatura, eliminación de fallos y recuperación automática

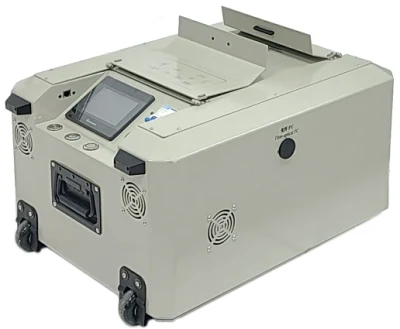

Función de visualización de datos: La pantalla táctil de 4,0 pulgadas muestra datos como tensión, corriente, temperatura, longitud de salida, fecha, hora, registros de operación, registros de fallo e información de estado de trabajo

Función de ajuste y ajuste: La pantalla admite el ajuste y ajuste de la velocidad de recogida de cables, la tensión de recogida de cables, la tensión de liberación de cables, los medidores de seguridad, la fecha y la hora, Y admite el cambio entre la pantalla en chino y en inglés

Función de alarma de fallo: Cuando el sistema no funciona correctamente, la pantalla se desplaza para mostrar información de fallo, y la luz de alarma de fallo parpadea en rojo y emite un pitido para alertar


Multifunctional Tethered Uav (Unmanned Aerial Vehicle) /Drone Tether Power Station
Multifunctional Tethered Uav (Unmanned Aerial Vehicle) /Drone Tether Power Station


4. Parámetros
Elementos Parámetros técnicos
Temperatura ambiente -20~45 ºC (en funcionamiento), -40~65 ºC (almacenamiento)
Humedad relativa 10-80% HR (trabajo), 5-90% HR (almacenamiento)
Altitud ≤ 3000m
Módulo de alimentación de anclaje Tensión de entrada 176-264Vac Entrada de amplio rango, monofásica 220Vac@45-65Hz
Tensión de salida 600~810Vdc ajustable, valor predeterminado de fábrica 800Vdc
Potencia de salida 8000W (producción nominal a largo plazo), 10000W (valor máximo ≤ 30s)
Longitud del cable de almacenamiento cable de almacenamiento estándar 160m, que admite un cable de almacenamiento máximo ≥ 220m
Velocidad de retracción 0-2m/s, ajustable
Tensión de carrete hacia dentro/fuera 0-15N, ajustable
Interfaz Conector hembra de aviación de entrada, puerto FC de fibra óptica (opcional), puerto de comunicación tipo C, conector de salida de cable XT60
Botones e interruptores botón de encendido/apagado de alta tensión, botón de retracción fuerte del cable, interruptor de entrada de aire, luz indicadora de alarma
Tamaño 475 × 375 × 260 ± 0,5mm, sin incluir los pobase
Peso 22 ± 0,5kg, incluido el cable de 160m cables

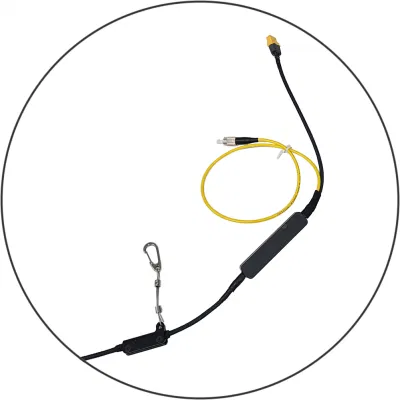

Cable de sujeción Material Cable de aviación ligero y resistente a altas temperaturas chapado en plata, capa de aislamiento fluoroplástico compuesto, capa tejida de fibra de calidad aeronáutica de alta resistencia a la tracción de alto módulo
Fibra óptica El cable atelado es un cable compuesto optoelectrónico, que contiene fibra óptica de modo único y puede equiparse opcionalmente con comunicación de fibra óptica
Actual 7-10A
Resistencia de CC 4,6 ± 0,1 Ω, 20 a 100m ºC bucle
Resistencia a la tracción ≥ 200kg, resistente a la retracción repetida y a los tiempos de liberación ≥ 1000 veces
Resistencia de aislamiento ≥ 3000Vdc, sin interrupción durante 1 minutos
Longitud del cable 160 ± 2m, que admite una longitud de línea personalizada
Diámetro exterior 3,5 ± 0,2mm
Peso 2,1 ± 0,1kg/100m
Módulo de aire Tensión de entrada 600~830Vdc Entrada de amplio rango
Tensión de salida 50 ± 0,5VDC, salida de tensión constante, que admite la personalización de la tensión
Potencia de salida 6000W (producción nominal a largo plazo), 8000W (valor máximo ≤ 10s)
Función de protección Protección contra sobretensión y subtensión de entrada, sobretensión de salida, sobrecorriente, cortocircuito y sobretemperatura
Función de comunicación La comunicación CAN informa sobre la tensión, la corriente, la temperatura y otros datos, así como sobre el estado de funcionamiento
Tensión de aislamiento 3000V (Vin-Vout), 1min, corriente de fuga ≤ 5mA, sin ruptura, fenómeno de destello o corona
Método de instalación Espigas de instalación reservadas, fijadas con tornillos
Método de disipación de calor disipación de calor activa del ventilador externo, conducto de aire reservado refrigeración forzada por aire
Interfaz  Entrada XT60, salida XT90 × 3
Nivel de protección IP54
Tamaño 200 × 150× 68 ± 0,5mm, sin las orejetas de montaje
Peso 2300 ± 50g, excluidos los conectores externos
1. Salvo que se especifique lo contrario, todos los datos anteriores se prueban a ta=25 ºC, humedad<75%, entrada nominal y carga nominal.
2. Debido a limitaciones de espacio, hay datos incompletos en la tabla. Si es necesario, póngase en contacto con nuestro personal de ventas para obtenerlo.
